Detalles del proyecto
Jose, otro manitas de Toledo ha preparado una caldera de leña completa en acero inox., y nos asegura que va como un tiro; en 10 minutos coge la temperatura de consigna 60º y empieza a bombear; la casa es grande(210m) y en 2h está caliente. Está supercontento, de lo cual me alegro mucho, pues se ahorra dinero y utiliza energías renovables, como la madera (=0 Co2), y de paso hace algo de ejercicio acarreando leña (con lo que ahorra lo del gim ;-).
Empezó comentando en esta entrada, en la que comentaba que antes pagaba 500€ de luz cada dos meses usando bomba de calor, mientras que los vecinos, con radiadores de calor "azul" gastaban 600€! al mes, todo un sueldo.
Ventajas de la biomasa
Habrá gente que piense "el gas es lo más cómodo, le das al termostato y te olvidas". Y es cierto, sólo que la incomodidad viene por los hachazos 150€ al mes, dinero que se va fuera de España, además de incrementar el cambio climático.
Gastar madera ayuda a la economía local, dando trabajo en la recogida, limpieza de bosques y el transporte de la biomasa.
Además estas estufas, metiéndoles buena madera, sólo necesitan cargas cada 3 o 4 horas, unos 15 kg. al día pueden calentar una casa de 100 mts cuadrados, y es un buen ejercicio para eliminar el estrés diario, ¡con lo que relaja la contemplación del fuego!
Jose nos ha enviado algunas fotos de su caldera casera, que es todo un logro. Finalmente Jose ha decidido crear su propio blog para contestar a las dudas de la gente (pinchar para acceder), y colaborar en lo que sea con los interesados en fabricar una parecida.
En precio, entre mano de obra y materiales pueden salir más de 2000 €, cantidad que sin duda ahorrará en dos o tres años utilizando madera como combustible en vez de gas.
Los radiadores los ha aprovechado de emisores térmicos a los que les sacó el aceite y la resistencia. Son radiadores como los demás a los que adaptándoles un par de tapones, las llaves y detentores se les puede sacar provecho.
Aunque no se dedica a soldador, conoce el tema y la ha preparado dejando cámaras para el agua a los lados.
Hacer una de éstas no es tan complicado como parece, pues sólo debe aguantar 1,5 bares, por lo que la chapa de las cámaras puede ser de 2-3 mm en inox, si es en acero normal es mejor poner más ancho.
Como se ve en la imagen siguiente, se han colocado 3 chapas soldadas sólo a un lado y apoyadas en unos soportes al otro lado (sólo deben soldarse a un lado para dejarlas dilatarse) y con un hueco de 5 cms. al otro lado, por donde pasa el humo.

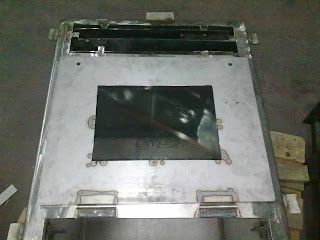

Hasta le ha colocado a la puerta una ventana con vidrio cerámico resistente a las altas temperaturas, ¡guau!
Detalles del funcionamiento comentadas por Jose
"En primer lugar, las tres chapas que se ven en la parte superios van contrapuestas para que los gases circulen en forma de "s" y no salgan directamente, lo que nos debería proporcionar un ahorro en consumo de leña.
El presupuesto de 2000€ lleva incluído el tubo de cobre, codos, llaves, detentores, estaño, soplete, (van muchos metros porque la casa es bastante grande) y todos los instrumentos de seguridad y funcionamiento: prescómano, bomba, regulador de tiro, válvula de seguridad térmica, (todavía no instalado, que ya nos enseñará en próximas fotos), chimenea (de chapa galvanizada provisional por tema de precio), etc...
En realidad el acero para la caldera le costó 550€ pero si se hace de acero al carbono costará mucho menos. Si se compra en un almacén de hierros saldría bastante económico.
Si no se carga bién al principio, la zona baja del depósito se queda un poco fría ya que las llamas quedan por encima de esta parte del depósito.Esto creo que se solucionaría eliminando 100mm del depósito en la parte baja, con lo que se ahorraría material.
Por otro lado es una garantía que haya esa zona más fría, ya que si te pasas echando leña, esto amortigua el peligro de sobrecalentamiento. Así funciona muy bien, se trata de buscar la perfección aunque sabemos que es imposible.
Los humos deben de salir calientes porque el tubo de la chimenea está que pela, así que no creo que haya problemas con el hollín,veremos con el tiempo...
Un detalle: Las chapas de retención de gases, deben de ir soldadas sólo a la chapa gruesa de cada lado y apoyarlas sobre chapas en el otro extremo pero sin soldar, sino, es posible que cuando dilaten por el calor, estas se pueden deformar y cerrar el paso de gases hacia la chimenea.
La caldera pesa aproximadamente unos 150kg o más. Luego el soporte dode va subida que es de angulo y chapa gruesa debe pesar unos 50kg más."
Nos ha mandado un plano con medidas, qué detalle:
Las medidas son:
Altura: 850mm
Ancho: 600mm (más depósito 50mm)
Fondo: 600mm (más depósito 25mm
El espesor de la chapa donde va el fuego es de inox. de 6 mm., mientras que todo lo demás puede ser de 3 mm. Al ir enfriada por agua, las chapas pueden ser finas y la caldera ser más ligera.
Nos comenta que la altura real es de 750mm que es lo que mide el depósito de agua, pero la chapa de 6mm que es el hogar de leña es 100mm más alta para dejar así un hueco debajo de la rejilla donde se quemará la leña por donde entrará el aire de la calle y donde se aloja el cajón de la ceniza.
Dice que si la hiciera otra vez le daría menos fondo, como 500mm, y el depósito de agua lo haría quitando 500mm de altura también, recortándolo de abajo, ya que aunque rinde muy bién por el intercambio de temperatura creo que así se ahorraría un poco más en el consumo de leña al tener menos agua que calentar.
Estufa todavía sin cámara en la parte superior
Puntos mejorables
Tras analizar su diseño, y como ya me ha comentado él, se puede mejorar en los siguientes detalles, que otros lectores pueden tener en cuenta como críticas constructivas.
Con esto no estoy diciendo que su diseño sea malo, funciona, y muy bien, pero es mejorable, y estas ideas vendrán bien si se quiere ahorrar tiempo y dinero:
Finalmente Jose añadido otra cámara inclinada en la parte superior, unida a la que rodea la caldera, para aprovechar el calor de la tapa, y ahora consume menos leña todavía y los humos salen más fríos, por lo que algunas veces el tubo de salida de humos gotea algo de resina.
Para que no gotee hay que procurar aislar el tubo para que se enfríe lo menos posible; con chimenea aislada de inox. y que las uniones queden hacia dentro (para que gotee dentro de la caldera en caso de gotear algo), ya que se condensan los humos al enfriarse demasiado (agua, alquitranes, etc).
Altura: 850mm
Ancho: 600mm (más depósito 50mm)
Fondo: 600mm (más depósito 25mm
El espesor de la chapa donde va el fuego es de inox. de 6 mm., mientras que todo lo demás puede ser de 3 mm. Al ir enfriada por agua, las chapas pueden ser finas y la caldera ser más ligera.
Nos comenta que la altura real es de 750mm que es lo que mide el depósito de agua, pero la chapa de 6mm que es el hogar de leña es 100mm más alta para dejar así un hueco debajo de la rejilla donde se quemará la leña por donde entrará el aire de la calle y donde se aloja el cajón de la ceniza.
Dice que si la hiciera otra vez le daría menos fondo, como 500mm, y el depósito de agua lo haría quitando 500mm de altura también, recortándolo de abajo, ya que aunque rinde muy bién por el intercambio de temperatura creo que así se ahorraría un poco más en el consumo de leña al tener menos agua que calentar.
Estufa todavía sin cámara en la parte superiorPuntos mejorables
Tras analizar su diseño, y como ya me ha comentado él, se puede mejorar en los siguientes detalles, que otros lectores pueden tener en cuenta como críticas constructivas.
Con esto no estoy diciendo que su diseño sea malo, funciona, y muy bien, pero es mejorable, y estas ideas vendrán bien si se quiere ahorrar tiempo y dinero:
- En las chapas que desvían el humo no captura calor; desviar el humo en forma de S sólo consigue que éstas se calienten, pero el calor recuperado del humo será el mismo que si en vez de S (que frena el tiro, eso sí), se hace que vaya más tiempo por el lateral. Por ejemplo, si se colocaran una sóla chapa cerrando el paso de la salida de humo, y dejando 3 o 4 cms. a cada lado, con una chapa en vertical de 10 cms para que el humo pase en ese tramo pegado a las cámaras, tendría más rendimiento, no habría acumulación de hollín y sería fácil de limpiar. De hecho, es así como están hechas las calderas de gasóleo. Al fin y al cabo donde recuperas el 80% del calor es cuando los humos "rozan" la cámara, sólo en esa zona de contacto del lateral (se puede comprobar por la temperatura que alcanza el agua en ese punto, muy superior a la que tiene por ejemplo en el centro de la cámara).
- También se podría eliminar la mitad para abajo de las cámaras laterales; como él comentaba se pueden colocar de la mitad para arriba, que es donde el calor incide más, no por calentar menos agua, sino porque no es necesario. Si se quiere dar más capacidad de agua para amortiguar mejor los excesos de temperatura, también se puede dar más anchura a las cámaras..
- Si tuviera tiempo, pondría también cámara en la parte superior, comunicando con el resto de depósitos. De esta forma incluso evitas que la parte superior queme por las altas temperaturas, y se aprovecharía mejor el calor del fuego.
Finalmente Jose añadido otra cámara inclinada en la parte superior, unida a la que rodea la caldera, para aprovechar el calor de la tapa, y ahora consume menos leña todavía y los humos salen más fríos, por lo que algunas veces el tubo de salida de humos gotea algo de resina.
Para que no gotee hay que procurar aislar el tubo para que se enfríe lo menos posible; con chimenea aislada de inox. y que las uniones queden hacia dentro (para que gotee dentro de la caldera en caso de gotear algo), ya que se condensan los humos al enfriarse demasiado (agua, alquitranes, etc).
Además le ha puesto otra chimenea para la extracción de humos del local, y lo va a preparar para que se active automáticamente al abrir la portezuela y extraiga el poco humo que pueda salir.
Caldera a falta de colocar el pladur, con elementos de seguridad colocadosElementos de seguridad: El tándem válvula de descarga térmica y válvula de llenadoHay una serie de elementos de seguridad que deben funcionar en caso de falta de suministro eléctrico. Aparte de un S.A.I. (opcional si instalamos la válvula de descarga térmica), y la válvula de seguridad de 3 bares, Industria obliga a la instalación en las calderas de biomasa de una válvula de descarga térmica (también llamada válvula de seguridad presostática). Esta válvula está tarada normalmente a 90º para que abra y expulse el agua caliente al exterior. Por supuesto funciona sin alimentación eléctrica y lleva una sonda que se debe poner en la zona más caliente de la caldera. Mira el enlace (pinchar):
 |
| Presión máxima de servicio: 10 bar. Campo de temperatura: 5÷110°C. Longitud del capilar: 1300 mm. |
Esta válvula de llenado tiene que recibir siempre agua de la red con presión natural y sin necesidad de bomba de presión, ya que al no haber luz, estamos en las mismas. Es recomendable poner una llave de paso antes y si te vas durante largo tiempo de casa, mantenerla cerrada.Puedes volver de vacaciones y tener la casa como la piscina municipal por una fuga. Aquí la puedes ver:
 |
| Campo de regulación: 0,3÷4 bar. Presión máxima en entrada: 16 bar. Temperatura máxima de servicio: 70°C |
Regulador de tiro para regular el aporte calorífico
También es importante el regulador de tiro.Éste actúa cerrando y abriendo el tiro mediante una cadena y un eje que es accionado por una sonda que va incluida en el propio regulador. Si te fijas en la última foto que te mandé, verás una cadena a la derecha. Pues ese es el regulador. Se inserta la sonda en el depósito de agua. Lleva rosca de 3/4 y lleva una rueda de temperatura seleccionable. Si la regulas a 60 por ejemplo, cuando el agua llega a 60º la válvula actúa sobre el eje y la cadena, cerrando la compuerta móvil del tiro, cuando la temperatura baja unos 7º se vuelve a abrir.Esto nos protege del sobrecalentamiento y podemos cargar bien de leña el hogar, porque cuando hay exceso de fuego, la compuerta se cierra y ahoga el fuego.
La puedes ver aquí.
 |
| Regulador de tiro, de doble seguridad. Conexión roscada macho. Campo de regulación: 30÷100°C. |
De todas maneras, se podría hacer con válvulas mezcladoras, disipadores y un depósito de inercia, pero claro, eso cuesta so much money.
De todas formas, en el caso del suelo radiante, no tiene que haber problema por temperatura siempre y cuando dejemos apagar el fuego cuando la casa ya ha alcanzado la temperatura adecuada; el suelo actúa como depósito de inercia pues es mucho material calentado que luego va liberando el calor.
Gracias Jose por tu aportación, ¡espero que nos mantengas al día con tus avances! Hay que dar a conocer los beneficios y limpieza de estas calderas de leña. Cero humos, todo virtudes.
¡Me ha gustado tanto su caldera que hasta me estoy planteando hacer la mía modificando una estufa de leña de acero templado!
Para contactar con Jose:
Podéis consultarle en su blog (preferiblemente) o escribirle un correo electrónico: joseignac3(no-spam)hotmail.com
Responsabilidad del autor:
Este tutorial describe la instalación de forma no legalizada (no homologada) de un sistema de aprovechamiento de calor. Se ponen a disposición pública para compartir el conocimiento adquirido, a modo de experimento casero; sin las adecuadas medidas de seguridad puede ser peligroso para las personas. No me hago responsable de lo que pase por el mal o buen uso de esta información; cada uno debe utilizar su sentido común y conocimientos para salvaguardar sus bienes materiales y físicos.
Tenga en cuenta que en caso de algún problema con un sistema no homologado ningún seguro se hará cargo de los daños.
Hola David. Ha quedado chulísimo el blog.
ResponderEliminarGracias por publicarlo.
Al diseñar la caldera pensé en hacer la "s" formando parte de la cámara de agua, así se calentaría mucho más rápido, pero las soldaduras ahí eran críticas y si hubiera una fuga iba a ser imposible soldarla sin destrozar la caldera, esto hubiera aumentado el rendimiento bestialmente pero el riesgo era máximo
Por otro lado, lo de las chapas en vertical me parece buena idea y no creo que me cueste mucho cambiarlas algún día.
Lo que me da cierto reparo es poner la cámara arriba.En cuestión de rendimiento seguro que funciona,pero hay una cosa a tener en cuenta:
En la parte superior es donde se genera más calor y :
1-Temía que con las dilataciones hubiera peligro de rotura de la cámara.He tenido en cuenta que en las calderas de leña se genera una temperatura brutal en espacios de tiempo relativamente cortos y no quise arriesgarme.
2-El agua se calentaría tan rápido que al resto de cámaras no les daría tiempo a calentarse lo suficiente, la bomba arranca y el agua que le entra está fría con lo cual el contraste de temperatura es todavía mayor, en resumen... problemas.¿que opinas?
Seguro que se puede seguir mejorando el rendimiento de la caldera y no dudes en que lo haré siempre que al sopesar el rendimiento/fiabilidad la balanza se incline hacia el lado de la fiabilidad.Todo lo que se ahorre en consumo es bueno, pero que sirva el simil entre coche gasolina/gasoil, mejores prestaciones, menor consumo, y averías complicadas y caras, ya me entiendes.
Lo que mas me gusta es la sencillez de la caldera, la facilidad que hay para limpiarla, y la facilidad de reparación ante una posible avería.
Cada día la veo más robusta y fiable, ya llevo un mes desde que la puse en funcionamiento y este domingo le desmonté la tapa para limpiar el hollín, y no te lo creerás pero estaba completamente limpio.
Le he puesto un tubo de entrada de aire directo de la calle, éste pasa por encima de la caldera y entra por el lateral(ya lo verás en las fotos que te mande)Para que el aire de la estancia no se vicie y donde alojaré el regulador de tiro, un aparato sencillo y barato que ayudará al control de la combustión y que cerrará por completo el paso de aire ante un apagón ahogando el fuego.
Por supuesto cuando lo tape todo con el pladur te mandaré más fotos si quieres para que lo veas.
El único inconveniente que le veo por ahora es que el cristal se ensucia bastante por la parte alta, pero es lógico ya que la leña que utilizo tiene un grado de humedad alto, aún así con un trapo húmedo se limpia bien.El tubo de chimenea no creo que dure demasiado pero cuando tenga dinero lo cambiaré por uno de mejor calidad y aislado, por supuesto.
Bueno David, seguiremos charlando.
Hola David.Ha quedado chulísimo el blog.
ResponderEliminarGracias por publicarlo.
-> Gracias, me alegro que te guste. Te comento a continuación de tus comentarios.
Al diseñar la caldera pensé en hacer la "s" formando parte de la cámara de agua, así se calentaría mucho más rápido, pero las soldaduras ahí eran críticas y si hubiera una fuga iba a ser imposible soldarla sin destrozar la caldera, esto hubiera aumentado el rendimiento bestialmente pero el riesgo era máximo
-> Sí, poner cámaras de agua en medio, con el poco sitio que tendrías, es dificilísimo.
Por otro lado, lo de las chapas en vertical me parece buena idea y no creo que me cueste mucho cambiarlas algún día.
-> Sí, es cerrar el centro y forzar al humo a ir a los lados y el fondo durante un tramo más largo con una chapa en vertical, y si esa chapa del centro tiene cámara de agua, todavía mejor. Pero si aprovechas demasiado, puedes tener otro problema: muchas calderas de leña, es que aprovechan tanto el calor generado que si no pones tubo inox para los humos con cámara, al enfriarse aún más en el tubo de salida, todos los alquitranes se terminan pegando y dando problemas de atascos.
Lo que me da cierto reparo es poner la cámara arriba.En cuestión de rendimiento seguro que funciona,pero hay una cosa a tener en cuenta:
En la parte superior es donde se genera más calor y :
1-Temía que con las dilataciones hubiera peligro de rotura de la cámara.He tenido en cuenta que en las calderas de leña se genera una temperatura brutal en espacios de tiempo relativamente cortos y no quise arriesgarme.
-> No hay ningún peligro; con las cámaras de agua la temperatura de las chapas no sube de 200ºC en las zonas sin cámara, por lo que no hay problema. Y en las zonas con cámara, no hay apenas dilatación por las bajas temperaturas que se manejan. Todo depende de cómo esté diseñada.
2-El agua se calentaría tan rápido que al resto de cámaras no les daría tiempo a calentarse lo suficiente, la bomba arranca y el agua que le entra está fría con lo cual el contraste de temperatura es todavía mayor, en resumen... problemas.¿que opinas?
-> El contraste casi no existe si existe un flujo contínuo de agua. Podría haberlo si la bomba se para, sube la temp. digamos a 90 y luego vuelve a bajar a 40 en poco tiempo, pero se transfiere rápidamente de un lado al otro.
Seguro que se puede seguir mejorando el rendimiento de la caldera y no dudes en que lo haré siempre que al sopesar el rendimiento/fiabilidad la balanza se incline hacia el lado de la fiabilidad.Todo lo que se ahorre en consumo es bueno, pero que sirva el simil entre coche gasolina/gasoil, mejores prestaciones, menor consumo, y averías complicadas y caras, ya me entiendes.
-> Ahí tienes toda la razón, hacerla más eficiente cuesta más en general, aunque lo de la chapa vertical en forma de U haciendo que suba el humo por los lados y fondo es muy sencillo.
Lo que mas me gusta es la sencillez de la caldera, la facilidad que hay para limpiarla, y la facilidad de reparación ante una posible avería.
Cada día la veo más robusta y fiable, ya llevo un mes desde que la puse en funcionamiento y este domingo le desmonté la tapa para limpiar el hollín, y no te lo creerás pero estaba completamente limpio.
-> Eso es lo más importante, que sea fiable, y si dices que no acumula hollín (no me extraña porque ahí no se enfría el humo, en todo caso habrá en los lados con cámara), pues mejor.
Le he puesto un tubo de entrada de aire directo de la calle, éste pasa por encima de la caldera y entra por el lateral(ya lo verás en las fotos que te mande)Para que el aire de la estancia no se vicie y donde alojaré el regulador de tiro, un aparato sencillo y barato que ayudará al control de la combustión y que cerrará por completo el paso de aire ante un apagón ahogando el fuego.
ResponderEliminar-> Esto no lo entiendo; el aire de la estancia no se vicia porque lo que hace la caldera es aspirar aire y echarlo por la chimenea, por lo que renueva contínuamente el aire de la estancia, incluso absorve el polvo (sí, en la de mis padres se acumula la pelusa en las ranuras de entrada de aire, la tienen todo el día funcionando).
Lo del regulador de tiro es un peligro; sólo se puede colocar en la entrada de aire, nunca en la salida de humos. Si fallara mientras duermes, el Co2 de la combustión se acumularía en el local.
Por supuesto cuando lo tape todo con el pladur te mandaré más fotos si quieres para que lo veas.
-> Será estupendo poner alguna foto más en la entrada que he metido.
El único inconveniente que le veo por ahora es que el cristal se ensucia bastante por la parte alta, pero es lógico ya que la leña que utilizo tiene un grado de humedad alto, aún así con un trapo húmedo se limpia bien.
-> No le veo inconveniente, es normal porque estos cristales se autolimpian al alcanzar mucha temperatura, lo que es difícil en una estufa de este tipo.
El tubo de chimenea no creo que dure demasiado pero cuando tenga dinero lo cambiaré por uno de mejor calidad y aislado, por supuesto.
-> Yo tuve un sombrero en el tubo de acero normal, y sólo me duró un año. Es imprescindible poner de acero inox si quieres que te dure 10 años al menos.
Bueno David, seguiremos charlando.
-> Todo un placer, hablamos.
Jose yo tengo un cassete de compra y el cristal tambien se ensucia pero nada de vez en cuando le damos con un liquido especial para estufas y queda perfecto.
ResponderEliminarUna cosa David por culpa vuestra me estoy planteando desmontar casi todo el sistema de calefaccion cambiar la caldera de sitio y añadir los captadores que pienso hacer (cuando pueda),
vaya la que voy a liar...
P.D. a ver si encuentro tu tf y te hago una consultilla
Aupa Manu, es preferible que la consultilla la hagas por aquí, así queda para los demás (a menos que sea algo privado, claro, jeje).
ResponderEliminarA mí también me ha picado Jose, ando con ganas de adaptar la estufa de mis padres (la mía va bastante bien), desarmarla, y añadirle un par de cámaras de agua para forzar al humo a pasar entre ellas, pero tengo que pensar cómo hacerlo para evitar la acumulación de hollín... os mantendré informados. El tema sería mejorar el rendimiento del tubo de cobre enrollado...
Jose eres un maquina, a ver si me puedes aclarar unas dudas, tengo un cassete con puerta de cristal y queria ponerle un serpentin de cobre dentro para instalar 4 radiadores. No quiero hacer ninguna modificacion ni agujero al cassete, crees que sería posible meter la entrada y salida del serpentin por la salida de humos (tubo de acero de 200). Me daría problemas de enfriamiento del humo y por lo tanto afectaria al tiro?. Por supuesto cualquiera que me pueda hechar una mano con este proyecto que deje su comentario. Gracias de antemano.
ResponderEliminarHola anónimo. Podrías hacerlo aunque te costará un poco. Lo mejor es quitar la tapa de la estufa, meter el serpentín con los tubos soldados con dos codos de 90º hacia arriba, y podrías justo hacer que gire hacia atrás en el punto que te permita cortar lo mínimo el tubo de salida de humos.
ResponderEliminarLuego es importante cerrar bien con lana de roca o algo para que no te salga humo.
No te dará problemas mientras no cierres mucho el paso del humo.
Consulta las entradas de calefacción por biomasa de este mismo blog.
Hola David, gracias por tu contestación. Soy novato en este tipo de proyectos, tengo las siguientes dudas. 1- Donde comprar la bomba de circulación hoy he visto una de Roca, pero me ha parecido cara 107 Eurazos. 2-Queria subir a la primera planta dos radiadores ademas de los 4 que quiero poner en la planta baja. Que potencia de bomba necesito? y si es viable con este sistema subir a otra plata. 3- El purgador de seguridad automatico Donde tendria que ponerlo?. 4-Que materiales o mecanismos aparte de los tubos de cobre codos y radiadores, necesitaría?
ResponderEliminarComo veras no es que tenga dudas , es que no tengo mucha idea y busco un alma caritativa que me heche una mano. Gracias. Ah mi nombre es Antonio
Aupa. Te contesto rápido. 1- Te saldrá por ese precio de marca, de otras baratas (que a la larga se estropearán antes) por 60 también las hay.
ResponderEliminar2- No hay problema; al ser un circuito cerrado, en realidad no se tiene en cuenta la altura, sino el caudal de los tubos, que no sean demasiado estrechos porque le costará más a la bomba. Con una normal (3 marchas, entre 30 y 75 vatios) te servirá.
3- En la parte más alta y en la caldera. Con poner uno en la parte más alta podría valer.
4- Eso es mejor que mires el resto de artículos del blog, hay varios tutoriales, y más info en otras web.
Investiga, lee y poco a poco se resolverán todas tus dudas. Ánimo!
yo mi primera bomba me la trajo mi primo que vive cerca de Beziers alli en el bricodepot o bricoman no recuerdo me salia por 49,95.
ResponderEliminarLuego me puse a currar unos meses de tecnico de gas natural y consegui varias de calderas estropeadas
La consultilla David tiene tela, y deberia de hacer un dibujo pero bueno mas o menos es asi... imaginemos un rectangulo cuyas partes mas largas estan arriba y abajo(eso es mi casa) pues tengo la caldera en la parte superior izq. esta caldera calienta toda la casa (es una roca nr15/20 es muy justita para 150m2 pero como es regalada) en fin en la parte superior derecha tengo la chimenea con un serpentin rodeando la salida de humos con lo cual NO PUEDE CALENTAR por si solo la casa sino que ayuda a la caldera a calentar y fuera del rectangulo y a cosa de 15 metros voy a hacer un garage donde tenia pensado poner un captador solar. En fin mi idea es cambiar la caldera a la parte superior derecha del rectangulo para que este junto a la chimenea (la chimenea esta en la planta de arriba y la caldera estaria en la planta de abajo)pero el pequeño problema que veo es que la tuberia en este punto es de 18mm no restara caudal a la instalacion, donde esta ahora sale con 22 y luego pasa a 18.
ResponderEliminary otra cosa para agujerear la chimenea que creo que es hierro fundido como se hace?
Aupa Manu. Sí, tiene tela sí. Mejor lo hablamos por el messenger, jejeje.
ResponderEliminarEl caudal va a ser el mismo, sólo que le costará un poco más a la bomba, pero sin problema, es poca diferencia. Tendrá menos en ese punto porque a cada radiador que conectas a la general de calefacción, se va reduciendo diámetro.
En cuanto a los agujeros en fundido, se hace bien con broca de acero (yo para la estufa con serpentín de cobre lo hice con un taladro normal y broca de 12, marcando primero con un punzón).
También puedes usar una amoladora, pero ten en cuenta que va a entrar aire por toda la holgura que quede, desvirtuando el funcionamiento del tiro en la chimenea (aunque cierres el tiro, si no tapas bien con lana de roca o así, entrará aire por ahí, o saldrá humo, si es que la chimenea no tira nada).
aja tomo nota, tengo pendiente prepararte un monton de afotos y esplicaciones de mis "inventillos" solo pueda te lo paso
ResponderEliminarhola perdonad por el comentario anterior pues el primero que mando y se me hace esto un poco cuesta arriba me llamo Adolfo y queria agradeceros a David y compañia por esta pagina que creo que esta muy bien yo tambien ando pensando en hacer algun inventillo de estos y no tengo mas que dudas.gracias
ResponderEliminarHola a todos.Soy Jose, el de la caldera.
ResponderEliminarHe visto que hay gente interesada en hacer algo parecido a mi caldera.No he estado al tanto de estos comentarios hasta hoy, por lo tanto preguntarme lo que querais sin problemas que yo os ayudaré hasta donde sé.
Por otra parte, he hecho alguna modificación ultimamente, entre ellas poner otro depósito de agua en la parte de arriba que se comunica con los demás.Como ya le comenté a David, tenía miedo de las dilataciones en esa parte de la caldera, pero no ha habido de momento ningún problema, todo lo contrario, ha mejorado bastante su consumo de leña y además le he puesto el regulador de tiro.Estos días no ha hecho mucho frío, pero con 3 o 4 trozos de troncos de ciruelo seco ha estado 3 horas dando 55º de temperatura a los radiadores.
Un saludo a todos.
Hola.Sólo una cosa que decir para anónimo y David.
ResponderEliminarPara calcular la bomba, sí depende la altura, de hecho cada modelo tiene una altura máxima de bombeo, consultalo en la tienda donde la compres.Un consejo, no escatimes en la bomba ya que es el corazón de la instalación, tampoco en los elementos de seguridad, ya que si falla la bomba y por ej. la válvula de seguridad termica, puede haber problemas serios.
Saludos.
Aupa Jose, gracias por comentar las mejoras que has hecho, y que como ya comenté, era recomendable poner también arriba (a 60ºC poca dilatación habrá). Tampoco da problemas que el agua se estanque porque al final se transmite el calor de un lado al otro por contacto y con que haya circulación es suficiente.
ResponderEliminarPero debo corregirte una cosa: No es lo mismo una bomba que bombea agua de un pozo que la que hace circular el agua en un circuito cerrado. La del circuito cerrado, por la teoría de vasos comunicantes, podría ser casi cualquier altura; si empujas de un lado, la gravedad tira del otro, así que el único límite es la fricción de los tubos, es decir, la cantidad de agua que tenga que mover.
Si no queda claro con un croquis lo puedo explicar.
Hola David.Con lo de la bomba, yo también pensaba lo mismo, pero cuando la compré, un experto en el tema me lo dijo, y de hecho mira en los catálogos de bombas y verás que cada bomba tiene su altura máxima de bombeo.Por eso hay varios tipos de bomba para el mismo caudal de agua a mover, dependiendo de la altura.Si no sólo habría un tipo de bomba dependiendo del volumen de agua de la instalación.
ResponderEliminarPor otra parte, el depósito ha sido un éxito respecto a rendimiento y sobre todo en consumo de leña.Lo que sí he notado estos últimos días es que a veces el tubo de chimenea me gotea algo de resina, esto quiere decir que los gases, como me temía salen demasiado fríos y hay condensación.Esto se evitará cuando ponga la chimenea aislada de inox,(espero).
Respecto a lo de la bomba de agua, a mí me costó 127 euros en una tienda de fontanería donde trabaja un amigo, me hizo un 40% de descuento.Es marca wilo que es de las mejores según me han dicho, al nivel de grundfos pero algo más barata, y la verdad que ni se sabe si está funcionando de lo silenciosa que es.Una buena bomba vale por ahí.Esto es como todo, lo que te quieras gastar va en función de la calidad.
Un saludo amigos.
Saludos a todos.
Parece muy interesante y con bastantes posibilidades.
ResponderEliminarPara ser una especie de prototipo está muy bien construida.
VICSAN
Hola, soy de Argentina y e leido sus comentarios, les cuento que tenia planeado hacer una caldera a leña identica a la de jose, pero con frente a mi comedor, osea va a ser un hogar a leña con caldera, con camara de agua en los dos costados detras y arriba, lo que puedo aportar yo es que le voy a poner unos tuvos por dentro de la camara de agua de abajo hacia arriba por el cual va a circular el fuego o humo segun cierre el tiraje(los tuvos saldrian sobre el tiraje acia adentro de la chimenea)
ResponderEliminarLa voy a empesar a construir mañana, ya tengo el hierro traido de un desarmadero(chatarrero, chacarita) lo que no consigo aca es el vidrio, no se que vidrio ponerle...........
bueno, gracias por sus comentarios, espero les sirva el mio.
chau.
Mauro, poner tubos que atraviesen la cámara de agua es buena idea (como las antiguas locomotoras de vapor), de hecho estoy valorando hacer un diseño de esa forma, para obtener el mismo rendimiento con menos material.
ResponderEliminarPero ten en cuenta de ponerlos de 5 cms de diámetro mínimo, y que se puedan limpiar, porque ahí se acumulará el hollín y podrían llegar a cerrarse.
Saludos desde España.
Jose, hoy fui al desarmadero y compre algunos hierros, ya la empece, ya corte la puesta que va a ser el horno,ahh, porque es con horno, mañana creo que la termino provisoriamente para provarla.
ResponderEliminargracias por el dato de los tuvos, le voy a sacar fotos paso a paso, asi veo si las puedo bajar en el foro, un abrazo, chau.
Hola a todos.Me alegro que haya gente que se anime a hacerse la caldera.Por cierto Mauro, el vidrio tiene que ser vitrocerámico, busca por internet que alguien habrá en tu zona que venda esos cristales.No son baratos precisamente.Como te dice David, ten cuidado con los tubos porque si va a pasar humo se atrancarán con el tiempo.De todas formas personalmente creo que te va a dar más problemas que otra cosa, recuerda que el calor del fuego se transmite directamente a la chapa y por lógica al agua que hay detrás, por tanto no merece la pena complicar tanto la construcción de la caldera, ya sabes, soldaduras complicadas sobre todo.
ResponderEliminarEstos días de frío la he tenido funcionando con leña de olivo y os puedo decir que el rendimiento es bestial, cada carga parcial(cinco o seis tronquitos pequeños)duran de tres a cuatro horas con el agua a 60º.
Sin duda es la mejor leña que he probado y merece la pena conseguirla, además el cristal se mantiene limpio durante más tiempo y la chimenea, aunque no se vea, seguro que también.
Bueno un saludo a todos y ánimo.
Gracias Jose por los consejos, y les cuento a vos y a David que ya termine la parti interna y la prendi, anda muy bien, me falta la segunda capa de hierro por donde va a sircular el agua, los tuvos decidi no ponerlos ya por lo mismo que me decis vos, es muy complicado, y no creo que le falte calor al agua, cuando la prendi para provar el horno se puso al rojo, y eso que es un hierro de 5 mm de espesor.
ResponderEliminarDavid, perdon por no poner tu nombre en la respuesta anterior, pero iva dirigido a vos tambien, chau.
Hola David, antes que nada gracias por compartir. Voy a instalar una caldera de leña, y mi deseo inicial era el de instalar suelo radiante, por sus ventajas por tí comentadas, pero tras consultar por ahí a profesionales y a los propios fabricantes, a la conclusión a la que llego es que trabajar con una caldera de leña a altas temp. para luego bajar a la temp. de trabajo del suelo radiante en torno a los 22º grados supone una incoherencia desde el punto de vista del aprovechamiento energético (me gustaría que opinaras sobre esto) además pienso que tendría que valerme de intercambiadores o acumuladores extra... no se, la verdad es que soy un atrevido y estoy haciendo todo sin tener demasiada idea, tengo ya muy clara la instalación d calefacción, y ACS, tengo ya elegidos los radiadores (coñazo, son todos horribles) y de pronto veo tu instalacion de suelo radiante casero con tubo de cobre (sería cuando el cobre estaba por los suelos ;-) y vuelven a surgir las dudas...
ResponderEliminarSi pones suelo radiante en toda la casa, no tienes necesidad de radiadores extra. Te explico. Al ser el suelo radiante una superficie tan grande, toda la energía aportada es liberada, por lo que no va a subir la temperatura de 40ºC aprox. por mucho calor que le des, y el confort va a ser total, comprobado. Antes sube la temperatura del local que subir la temperatura del agua de esa temperatura.
ResponderEliminarLo de multicapa en suelo radiante no sé cómo es, supongo que con dos capas de tubos? Con una pero por todo el piso, y como se suele hacer, aprovechando todos los huecos, vale.
Lo de cobre no es recomendable, y sí, se hizo en el 2002 con él, aprovechando tubos viejos.
Gracias David por tu pronta respuesta, hay algo que sigue sin quedarme claro, si produzco agua caliente con la caldera de leña cercana a los 100º, (la inercia térmica de las calderas de leña es dificil de controlar) y luego tengo que utilizar una valvula mezcladora para introducir agua fria y bajar la temperatura a la temp. d trabajo del suelo radiante ¿no estoy gastando leña a lo tonto? calentando agua para luego enfriarla? o hay alguna manera de conservar esa energía por medio del acumulador? en resumen; no es tirar energía usar una caldera de leña (debido al dificil control de su inercia térmica) con suelo radiante?? gracias
ResponderEliminarCarlos, creo que estamos hablando de una caldera a la que puedes regular la temperatura de los radiadores; le indicas la más baja posible (40 o 50ºC), y el suelo radiante se encarga de absorver la energía por un lado, y de acumularla en el material del suelo.
ResponderEliminarSi quieres que el suelo acumule toda la temperatura posible, y caliente rápido, ponle materiales como cemento, baldosa, que calientan rápido pero también mantienen la temperatura.
Desde luego si pones suelo de madera, se calentará, pero hará de aislante y entonces sí que podría calentarse demasiado el agua.
Todo depende de la potencia de la caldera y de los metros cuadrados del suelo radiante, además de los materiales con que está hecho.
En mi caso el suelo radiante está debajo de una capa de arena con poco cemento y de baldosa, por lo que tarda 2 horas en calentarse, pero luego se mantiene caliente un día entero.
Y los radiadores no los pongas de momento, porque como digo puede que no te hagan falta; sólo en el caso de que el agua de los tubos se calienten por encima de 60ºC y la casa siga fría. Deja las conexiones, pero no los instales todavía. Es mi consejo.
Hola a todos.Me gustaría aportar algo a Carlos, Ya que me parece interesante su proyecto.
ResponderEliminarNo me ha quedado claro si vas a poner un depósito de inercia o no.
Hay solo una manera de aprovechar todo el calor de la leña en la instalación con suelo radiante, y es instalando un depósito de inercia, y lo explico:
Como todos sabemos, el principal inconveniente de la leña es que es muy difícil controlar la temperatura ya que cuando ha cogido grados el circuito, o vamos dosificando la leña que echamos al fuego o enfriamos el agua derivándola hacia otro circuito donde pueda ser tratada térmicamente y "domarla" a nuestro antojo.Para eso existe el depósito de inercia, que es un recipiente con un circuito en forma de serpentín en su interior por donde el agua que viene de la caldera a una temperatura que nosotros marquemos en un termostato pasará y se enfriará o hará intercambio de calor con el agua que hay en el propio depósito.
El principal problema es el precio.Para una casa de unos 200m hace falta un depósito de inercia de unos 1000 litros,que viene a costar desde 2000€ y luego hay que contar con válvulas mezcladoras para que el agua que enviemos al circuito tenga la temperatura adecuada.
Total, yo sé que por rendimiento y confort es mejor el suelo radiante, pero con una caldera de leña.....buf!
Puedes también si dispones de algún acumulador eléctrico sacarle la resistencia e introducir un serpentín de cobre, hay por ahí un artículo publicado en este blog de David muy interesante.
Se trata de que por ese serpentín derives el agua de la caldera cuando alcance más temperetura de la deseada, esto lo haces con una electroválvula y un termostato.Además de enfriar ese agua, de paso calentarás la del acumulador, lo cual te servirá para calentar el suelo algunas horas más aunque apagues la caldera.Esto se hace con válvulas de tres vías, que cerrarán el paso al agua de la caldera cuando esté demasiado fría (cuando se apague el fuego) y dará paso a la del acumulador que se mantendrá caliente debido al aislante térmico que incorporan, el prblema es que cuanto más pequeño sea el acumulador, menos horas de agua caliente habrá y menos seguridad o colchón de temperatura tendrás para proteger el circuito de la sobretemperatura.
Recuerda que para controlar la temperatura del agua del acumulador, sigues necesitando válvulas mezcladoras por que el agua acumulada estará a 80º o 90º, con lo cual sigue siendo caro.
Espero que David nos cuente su experiencia con tubería de cobre a ver que soluciones ha empleado.Un saludo a todos.
Solo os recuerdo que en mi caldera ya se incorpora un depósito de inercia, y no uno sino cuatro, los tres laterales mas el superior(como se nota la mejoría David, y tenía yo miedo) esto da bastante seguridad, ya que se produce un intercambio de temperaturas en la propia caldera, y como el agua más caliente siempre se va al circuito de calefacción porque la salida está en la parte alta hay muchísimo mas tiempo de controlar la temperatura echando leña o no.
ResponderEliminarMi caldera trabaja a 60-65º pero estoy seguro de que se puede funcionar a menos temperatura y mantener una constante con pocas variaciones.
Un saludo.
Jose, es lo que le comento yo a Carlos. Seguramente el suelo radiante absorva todo el calor (por sus características) pero si está muy aislado, puede que no, por eso le digo que pruebe con poca carga y activando a poca temperatura la bomba (a 35 o 40ºC del agua) para no estropear la tubería del suelo radiante, y si se ve que no sube, ir echando más leña, pero controlando los primeros días, y si se ve que sube muy rápido la temp., pues entonces añadir depósito de inercia, con lo que conseguirá dos cosas:
ResponderEliminar- Más confort durante más tiempo, ya que se auto regula; cuando baja el calor del fuego, el serpentín absorvería calor del agua del depósito, llevándolo al suelo.
- Mayor seguridad ya que ya no habría picos de temperatura (siempre que el agua no quede estancada).
Saludos y gracias Jose por la info.
sres:
ResponderEliminarla verdad que hace dos semanas que estoy enroscandome en este proyecto de la caldera, soy de Bs As. y la pregunta es,conviene que sea de acero inoxidalbe? o puede ser de hierro normal. yo no tengo como soldar acero inoxidable.
Ya se comenta en el artículo que puede ser de acero normal, pero es conveniente de un poco más espesor (1 mm o 2) en este caso.
ResponderEliminarHola David/Jose,
ResponderEliminarestoy revisando por aquí y por allá porque, aún siendo novato, estoy sufriendo como muchos otros las facturas de gasoil y últimamente las de avería de la caldera... así que llevo un tiempo pensando la posibilidad de auto-construir una de leña para alimentar 2 circuitos de calefacción (2 pisos, casa en un pueblo) y ACS. Mis conocimientos son nulos por lo que respecta a conceptos que haya que tener en cuenta en esto de construir calderas. ¿Me podríais aconsejar algunos recursos, tutoriales, etc que me sirvieran para ponerme al dia, por una parte sobre los elementos de los que deberían constar estos sistemas y por otro de los problemas que pudieran haber (veo comentar por ahí que si presión, que si explosión,etc, bufff)?
Muchísimas gracias por vuestra ayuda y por mantener información tan útil,
Raúl, si eres novato y tus conocimientos son nulos, aparte de que todos los recursos y tutoriales que conozco están en los diversos artículos sobre el tema de esta web, deberías plantearte el hacerte con una caldera prefabricada, aunque son caras, merece la pena si tienes acceso a madera/pellets baratos.
ResponderEliminarHola buenas tardes. tengo unas cuantas preguntas para hacer y no quisiera ser abusivo, tengo una estufa de leña y ya conseguí los radiadores de agua para poder armar la calefacción en mi casa, quisiera saber como realmente se puede armar una calefacción con lo que tengo si seguir gastando plata y poder tener toda la casa calentita. Mi casa tiene tres dormitorios y yo quisiera poner 4 radiadores en total. Desde ya muchas gracias y dejo mi correo para ver si alguien me puede dar una mano con esto maccio1@adinet.com.uy saludos desde el URUGUAY y gracias
ResponderEliminarMuy interesante la nueva gama de Caleffi para las instalaciones con caldera de biomasa, hay muchos ejemplos y esquemas y referencias a normativas.
ResponderEliminarPodéis bajarlo aquí: http://es.caleffi.com/es_ES/caleffi/Files/giudes/files/03181_es.pdf
hola me llamo mauricio soy de chile mi pregunta es como es el sisteme de s ¿se ahorra leña asi como las combustiones de 1 camara ? cual es la diferencia
ResponderEliminarMauricio, no entiendo la pregunta, ¿puedes reformularla explicándote un poco?
ResponderEliminarquiero aser una estufa la cual sea para calefaccion central via conductos de aire la pregunta es el sistema de s o de varias camaras es efectibo para el ahorro de leña y si me pueden asesorar de que forma es mejor con aire o agua gracias
ResponderEliminarHola Mauricio, ahora te entiendo. Ambas soluciones aprovechan bastante la madera, el sistema de caldera o chimenea con cámaras, donde las llamas y humos pasan por varias cámaras, aprovecha mejor la madera al hacer mejor la combustión, y es una buena opción por sencilla y barata.
ResponderEliminarNo obstante lo que aprovecha mejor la leña es una caldera que utilice agua, y que también tenga el sistema de doble combustión con cámaras internas.
david gracias ya empese a contruir una chimenea de doble camara y espero que me quede vien la voy a aser con termo ventilacion via conductos de aire y le intalare un serpentin para sacar agua caliente directamente mientras tengas fuego tendras agua caliente para bañarte y mientras tanto la casa estara calentita por conductos de aire en cada piesa tendra una selocia para disipar el calor ..... espero me quede vien po que me preocupa es el serpentin para el agua caliente mientras este sirculando el agua noabra problema pero cuando este detenida si alguien sabe como sulosionarlo me ayudaria bastante .........embiare fotos para ver la evolucion gracias
ResponderEliminarMauricio, es mejor no hacer las cosas si no se está seguro de hacerlas bien.
ResponderEliminarLo del serpentín para el agua caliente tendrías que estar con el grifo abierto todo el tiempo que haya fuego, es mala idea.
Necesitas un depósito donde llevar el agua caliente con un motor, o por termosifón si los tubos son gordos y están bien diseñados para caudal.
Por favor infórmate bien antes de hacer algo que puede ser peligroso (aunque si lo haces de cobre y el agua hierve, enseguida se va a romper, sin demasiada fuerza). Saludos!
Saludos a todos. LLevo un tiempo mirando tu idea David y estoy barajando la posibilidad de instalar a una chimenea de salon con puerta unos depósitos interiores de acero inoxidable para calentar el agua y así poder aprobechar el calor del fuego en los radiadores de casa. He trabajado bastantes años como soldador y trabajado muchos tipos de chapa, sobre todo el inox 310 refractario asi que por este lado no tengo muchos problemas tanto en diseño como en realización del proyecto. Mis dudas aparecen en cuantos litros tiene que tener la cámara de agua que instalaré dentro de la chimenea para que el agua esté lo más estable posible sin llegar a generar vapor. Otra de mis dudas es que mi casa cuenta con una caldera de gas. Que idea se te ocurre para poder tener las 2 (no a la vez).
ResponderEliminarHola Juanan. Aunque sean pocos litros puede funcionar igual de bien mientras la bomba haga circular el agua refrescándola.
ResponderEliminarLo bueno de tener depósitos grandes es que tiene más inercia calorífica; en caso de que se vaya la luz tardaría más en calentarse y coger demasiada temperatura.
Recuerda que cuanto más contacto tenga con las llamas, mejor aprovechará el calor. Y no hace falta poner muchas chapas como puso Jose (luego las quitó); el humo sale demasiado frío y se condensa en la chimenea. Si fuera regulable el contacto con las llamas según la temperatura de salida de humos, sería perfecto.
hola david,mi nonbre es toni, me gustaria saber si me podrias informar si con una calefaccion central de propano podria intercalar en la chimenea de leña algun tipo de serpentin si necesidad de motores simplemente como ayuda de la calefaccion central ya que en cada lado hay un radiador y me seria muy facil colocar un serpentin dentro , seria posible?
ResponderEliminarme puedes pasar el plano con todas las piezas que se vea bien
ResponderEliminarquiero hacerlo en mi parcela
No creo que te lo pase, va a hacer negocio con ella es una pena que la gente se nutra de trabajos anteriores y experiencias de gente amable que las comparta sin ningún ánimo de lucro y una vez adquirido todo ese conocimiento de manera altruista no lo reinvierta por los mismos cauces, en fin ¡, la gente es así.
ResponderEliminarAnónimo, alguien que se escuda en el anonimato para acusar de algo sobre lo que sabe más bien poco se descalifica a sí mismo. Antes de opinar hay que informarse; tu opinión, aunque equivocada, la respeto y no la borro.
EliminarEste blog y todas las ideas son fruto de colaboraciones, inspiración en ideas de otros anteriores a nosotros, cálculos "a ojo de buen cubero", y ensayos y errores. Jose hizo más que muchos al compartir su experiencia, ojalá en este país todos pensaran un poco más en los demás, además de en sí mismos. Un saludo.
Hola a todos,
ResponderEliminarsoy Jose, el autor de la caldera, sigo este blog como todos vosotros, porque me interesan bastante los comentarios de la gente, pero no he podido evitar el entrar a comentar este último comentario, ya que me parece una enorme falta de respeto (y ruego comprendas mi cabreo David, y con todo el respeto hacia tí y tu fantastico blog, esto no va contigo)por las siguientes razones:
1- El que vaya a hacer negocio o no con algo, que aunque ya esté inventado, lleva un desarrollo y una inversión de tiempo, no es motivo para hablar en ese tono de algo que no conoces.
2- Si te hubieras molestado en preguntar al autor, te hubiera pasado todos los detalles sin ningún problema como he estado haciendo hasta ahora, y casi siempre sin recibir un simple agradecimiento con esa palabra mágica "gracias".La mayoría de las veces ni siquiera he recibido información ni fotos de como ha quedado el trabajo despues de quebrarme la cabeza para proporcionar toda la información disponible a gente anónima.
3- Aunque para construir mi caldera, "me he nutrido" de las experiencias de otras personas, y me sigo nutriendo, otras personas se han nutrido y se siguen nutriendo de algunas experiencias mias, y hasta ahora no he cobrado ni un euro ni siquiera por ingresos de publicidad, y si entras en mi blog lo comprobarás.
4- Para "lucrarme" de este proyecto, he tenido que invertir muchísimo tiempo y medios, y al decir medios, digo dinero, para que lo sepas, el homologar esta caldera para poder comercializarla cuesta más de 10.000 euros, que tendré que poner de mi bolsillo, así que comprenderás que tenga derecho a recuperar por lo menos la inversión.
5- Si has leído bien este blog, es igual que el mío antes de ser recortado, y tampoco le he propuesto a David Losada (autor del blog) a recortarlo aunque contenga información ahora mismo "demasiado" valiosa, por lo menos para mí, cada uno puede poner en su blog lo que quiera, estaría bueno.
Si no recibes información de algo, a lo mejor no has preguntado en el sitio adecuado, te ruego que leas al final del artículo quién ha fabricado la caldera y en qué blog o e-mail tienes que preguntar.
6-Pero lo que de verdad me indigna es que pidais información más detallada, cuando hay un plano de instalación y además teneis las medidas exactas de las chapas, si quieres, te la fabrico gratis, te la instalo y también te doy 2 años de garantía... nótese la ironía.
Pido ante todo disculpas a todas las demás personas que escriben y que comparten información y experiencias tan desinteresadamente en este blog y sobre todo pido a David Losada que no se sienta molestado por este comentario, (que sabes que no tiene nada que ver contigo).Que sepais que no tendré ningún problema en seguir compartiendo mis experiencias con vosotros, pese a que siempre haya alguien que rompa el cántaro, como decía un sabio: en fin, la gente es así.
Muy buenas. Yo he probado el serpentín dentro de la estufa de leña y no consigo subir la temperatura de 40º.
ResponderEliminarEstoy barajando la posibilidad de combinar serpentín y depósito de agua añadido.
La estufa fabricada por Jose parece grande. Sabríais decirme que volumen de litros puede guardar en los 3 depósitos?
Gracias
Al final calentar un depósito es mejor; la superficie de contacto es mayor. La de Jose puede tener entre 20 y 30 litros tranquilamente.
EliminarY que te parece lo de combinar las dos? Una vez templada en el depósito, darle la salida y el último calentón por el serpentín?
ResponderEliminarNo es buena idea, Oscar, porque ya la caldera recupera mucho calor. De hecho enfría demasiado la cámara de combustión, por lo que los gases no se queman bien y termina emitiendo demasiados humos. Si le añades serpentín no vas a obtener más rendimiento. Este diseño, si lo quieres mejorar, lo que hace falta es hacer independiente el fuego de la recuperación de calor.
EliminarHola.
ResponderEliminarHace unos meses me encontré con este blog ya que estaba pensando en aprovechar mi cocina económica para calentar agua y llevarla a los radiadores, pero vi que José pensaba comercializar su caldera y decidí esperar a ver como sería y cuanto costaría y ahorrarme el trabajo de hacerlo yo mismo.
Pero he vuelto por aqui para ver mas del tema y me parece que el proyecto esta abandonado. Me gustaría saber si hay que esperar un poco más para verlo o si abandonó definitivamente la idea de venderla.
Gracias
Mandale un correo. Creo q la ha regularizado con industria y la esta vendiendo. En su.blog creo q esta su correo o mandale un mensaje a traves de su perfil.
ResponderEliminar-mandado dede mi Android-
se puede enviar el agua caliente de la caldera a los radiadores por tuberias de 1/2 pulgada (13mm. aprox )y si se pudiera, influirian las distancias? cuanto seria lo maximo
ResponderEliminarHola David por lo que veo eres un manitas,yo tambien me defiendo bien pero ha esto no llego.Me podias decir donde puedo comprar una caldera de leña y si la puedo sustituir por una de gasoil...
ResponderEliminarHola david me gustaria saber si puedo cambiar la caldera de gasoil por una de leña y donde la puedo comprar...gracias un saludo
ResponderEliminarHola! Soy estudiante de arquitectura de Argentina y estoy super interesada en toda la cuestión de Uso Racional de la Energía, en este memento estoy haciendo un trabajo de investigación de cómo calefaccionar una vivienda sin gas y en lo posible electricidad en la zona de la patagonia, donde es necesaria la calefaccion TODO el año. Nos estamos concentrando en la energía solar y distitas formas de captarla. Y ahora viene mi interes en este blog, el tema es cómo continuar con la calefacción cuando no disponemos de sol durante 2 o 3 días, y ahí intervienen la estufa rusa y como otra opcion estaba buscando una caldera como la que han construído uds. El trabajo se centra en vivienda social, lo cual tenemos que encontrar soluciones a bajo costo o que sean realizables por el usuario. Estoy leyendo el blog y es de mucha ayuda, cuando tengo preguntas volveré a comentar, gracias por la información!!
ResponderEliminarBuen trabajo por la caldera! yo para evitar inercias termicas he montado un radiador de coche con su ventilador, cuando alcanca los 90º el propio termostato del radiador hace saltar el ventilador y de esa forma refrigero la caldera y aprovecho para calentar el garage. un saludo.
ResponderEliminarBuena idea Albert! Como seguridad adicional está muy bien.
EliminarHola buenas noches.
ResponderEliminarEstoy con un proyecto (caldera de leña) para la calefacción de casa y no consigo encontrar por ninguna parte la válvula de descarga térmica, la de llenado automático y el regulador de tiro, si los tiene en CALEFFI pero no venden online. Sabéis donde los podría adquirir, comercio físico o comercio online.
Gracias por adelantado,
Samuel
Hay que buscar mejor... en España tienes estas:
Eliminarhttp://www.enerxia-solar.com/Escaparate.aspx?modo=1&catId=229&prodId=491
http://redventa.es/componentes-calderas-biomasa/163-valvula-de-descarga-termica.html
buenas tardes,mi nombre es Juan soy nuevo por aquí, pretendo hacerme una estufa de chapa en un viejo y gran calderín,incluyendo un intercambiador sencillo de aire-aire(con ideas sacadas de la página aprovecho.net),la pregunta es ¿se puede hacer caseramente o por tema de normativa,los seguros ,etc tiene que ser comprada?es decir insertar un cassette comprado y homologado.estoy preparando un dossier con unos dibujos y unas fotos para presentaros la idea que tengo a ver si es factible y me echais una mano.si alguien me puede responder a la pregunta de la normativa se lo agradecería por que de esto depende por donde voy a seguir.Gracias por adelantado.
ResponderEliminarEvidentemente, cualquier problema que tengas con una estufa no homologada ("ilegal"), los seguros no se harían cargo.
EliminarPero por la zona siempre he conocido casas y caseríos que tienen sistemas instalados con serpentines con todas las seguridades necesarias que nunca han dado problemas.
Gracias por tu pronta respuesta,David.Si inserto un cassette o un hogar homologado en el calderín del que os hablaba y lo tomamos como si fuera la campana de obra que se le suele hacer a los cassettes eso si sería totalmente legal¿no?.
EliminarEste comentario ha sido eliminado por el autor.
ResponderEliminarHola, bueno, en primer lugar, la caldera, a quedado muy bien, pero, hay ciertas cosas que no veo que no se an tenido en cuenta.
ResponderEliminarYo soy vendedor e instalador, y cree, patenté y homologue una caldera de acero inoxidable de 6 mm de grosor por placa, esta, apenas lleva soldaduras, porque se realiza por medio de pliegues, osea, a maquina. Creé con ella, un sistema que mueve el circulador, sin luz y sin termostato, bueno, eso es opcional, pero esta preparada para ello.
Finalmente, decir que para ser un manitas, te a quedado muy bien, y por ello te mereces un diez, pero el tema de que sea tan simple, hace que no se aproveche lo más que se puede, el calor.
Buen trabajo, y espero que te dure mucho, puesto que es la moda, puesto que los gasoleos y el gas, está cada vez más caro.
Y Claro que va como un tiro, pero tendrias que abrigarla con aislante de fibra de vidrio, te conservara mas el calor, y lo notarás enseguida.
Un saludo.
Gracias Jose Manuel, aunque la caldera es de un tal Jose de Toledo. Tú sí que te mereces un 10 por tu comentario.
EliminarAntes de mas, excelente blog.
ResponderEliminarahora mi lio. voy a coger una caldela a leña casera, que lo unico que tiene es la entrada y la salida de agua. me tocara instalar-la y oner todos los elementos de seguridad. la questions es esa, sin querer pedir mucho, que me explicaras que tenderia que poner entre la caldera y la instalaccion de los radiadores, se posivel, un dibujo. ahora mismo tengo una caldera a gas, y la ideia es colocar una Te na instalacion y empalmar esta.
muchas gracias
Esa información ya se ha indicado en otras entradas de este blog, temática "calefacción por biomasa"
Eliminaryo tengo una caldera de leña una roca y ademas tengo siempre encendida la lumbre y pienso que la lumbre es un desperdicio de calor y estoy pensando en forrar la chimenea que va en esquina con viejo radiador que tengo de chapa y para que el fuego no le de directo le metere delante una chapa de 6 m.m.u conectare el radiador al circuito de la calefaccion.
ResponderEliminarquisiera saber si este proyecto se puede crear con una cocina vieja que ya no tenga uso y obviamente sellando todo imperfecto. De antemano gracias
ResponderEliminar¡Magnifico trabajo!
ResponderEliminarHola a todos.... estoy interesado en hacer un proyecto en la casa del pueblo... tengo una chimenea convencional instada y quisiera utilizarla como fuente de energía para calentar agua y trasladarlo a los radiadores... estaba pensando en hacer un serpentín alrededor del tubo de salida para no modificar la estufa en cuestión... podríais decirme si puede ser factible???? gracias de antemano..y si pudiste alguien decirme algo lo agradecería un montón...
ResponderEliminar
