Acumulador de calor con ladrillo refractario: Aumentar el rendimiento de la estufa de leña


En esta entrada veremos cómo sacar mayor rendimiento de una estufa de leña haciendo pasar el humo por un circuito vertical de ladrillos refractarios y que no suponga mantenimiento.

Hace poco os hablé de la llamada "Estufa rusa", que no es más que un horno o fuego bajo construída con ladrillos refractarios y que da un gran rendimiento y confort como calefacción.



Sin embargo cometí el error de suponer que el paso estrecho que dejé seguiría permitiendo el paso del humo (teniendo en cuenta los 4 metros de chimenea que hacían de tiro), pero el humo se enfriaba tanto y frenaba tanto su paso que el tiro era casi nulo, introduciendo mucho humo en la estancia cada vez que se habría la puerta y que era muy difícil de eliminar.
Así que ya que tenía que desarmar por completo el bloque de ladrillos, aproveché para cambiar totalmente el diseño, porque poner la estufa de acero fundido fuera de la pared quedó una chapuza que tenía más inconvenientes que ventajas; esta vez la pondría empotrada en la pared, y sobre ella, el bloque acumulador del calor del humo, apoyado en la pared mediante un arco de medio punto.
Siempre me han gustado los fuegos bajos; cuando era pequeño me quedaba sopa en el sillón delante del fuego en casa de mis padres; cuidado con el crepitar de la leña y el calor reconfortante, provocan somnolencia ;-).
Aprendí de los errores del experimento anterior, y con el nuevo diseño espero tener más ventajas:
  • Evitaría el mantenimiento, con un circuito sencillo en vertical que favoreciera la caída del hollín dentro de la misma estufa.
  • Aprovecharía mejor el espacio y los ladrillos, al empotrarla en la pared, además de que queda más bonita.
  • Aumentaría el tiro, haciendo un paso más grande incluso que la boca de salida de humos de la estufa, lo que evita que el humo salga por fuera de la gran puerta de la estufa que he elegido.
  • Al utilizar más ladrillos para el acumulador aumenta el calor almacenado y las horas de comfort.
El único inconveniente es que se reduce su rendimiento un 10% (la estufa empotrada ya no libera tan fácil y rápidamente el calor), calentándose más lentamente la casa. Aún así, una carga de leña diaria basta para mantener la temperatura a 18ºC con 7º en el exterior.


Lo bueno que tienen los ladrillos refractarios gordos es que son muy resistentes a los golpes, por lo que he podido desarmarlos, quitando el mortero refractario con una piqueta o martillo. Me ha llevado seis horas soltarlos y limpiarlos todos, un trabajo de chinos.




Tras colocar la estufa en su sitio, y analizando cómo apoyar el arco de ladrillos, he visto que podía meter ladrillos en el espacio que quedaba entre la pared de cemento y la estufa, así que he decidido apoyar todo el peso distribuido entre los ladrillos y la pared, para minimizar el corte a realizar en la pared.





A la derecha he optado por poner dos ladrillos verticales en vez de tumbados, y estimo que bien colocados serán suficientes para soportar el peso y la tensión.

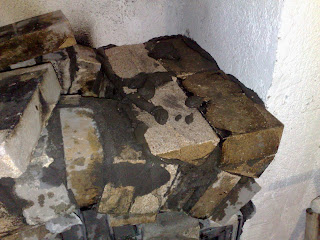

Hay que poner más masa en la parte superior para ir haciendo la curva. Queda mejor y más resistente si se compran o preparan ladrillos más anchos en un lado que otro, pero lleva más dinero o trabajo.



Para sujetar los ladrillos a medida que los iba colocando he utilizado trozos de ladrillo. Habría quedado mucho mejor si hubiera hecho una plantilla de madera que luego pudiera retirar, pero confié en hacerlo a ojo de buen cubero y me ha quedado la parte derecha un poco más caída que la izda. por lo que hay un desfase de un centímetro. Aunque no ha quedado tan mal para ser la primera vez que hago uno.




Atención: En mi caso esta solución es idónea porque la pared en la que se apoyan los 250 kg. de ladrillos es maciza de cemento y piedra. Si quieres hacer lo mismo y la pared es de ladrillo, construye unas buenas columnas a ambos lados con ladrillos refractarios tumbados, apoyando el arco en los mismos.


La parte del centro, con la boca de la chimenea es la más difícil, hay que dejar el hueco pero poner los ladrillos lo más anchos posibles para darle resistencia al conjunto del arco. Más tarde el peso de los ladrillos irá alrededor del centro, por lo que no me preocupa que esa zona pueda soportar menos peso.



Un apunte: Hubiera quedado más resistente todavía mezclando ladrillos cortos y largos para evitar la continuidad de la línea de cemento en la unión de ambas hileras, pues ha quedado más débil por esa parte.



No olvidar colocar fibra de vidrio o lana de roca (un aislante que soporte altas temperaturas) en las rendijas que quedan entre la salida de humos de la estufa y los ladrillos.


Esperamos un día a que se haya empezado a endurecer la masa y ya podemos poner ladrillos hasta conseguir una base plana, con ladrillos cortados por la mitad para reducir el uso de mortero todo lo posible.

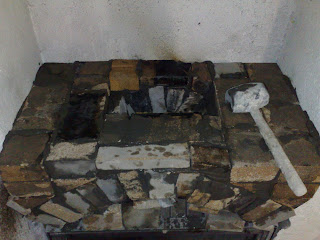

Vamos elevando la torre, colocando ladrillos en el camino del humo, forzándolo a ir hacia afuera y hacia el centro, para que todo el bloque tenga contacto con el calor del humo, eso sí, conservando siempre el paso mínimo de evacuación del humo.



He tenido muy en cuenta hacerlo con suficiente paso para que favorezca la caída natural del exceso de hollín hacia la boca de salida de humos de la propia estufa. De esta forma evito tener que poner registros de acceso para su limpieza. Aunque también cabe la posibilidad de que se ensucie lo suficiente como para que deje de circular libremente el humo, creo que tardará varios años y siempre se pueden soltar la última fila de ladrillos para su limpieza.





La anchura del paso para el humo que he dejado es mayor que la vez anterior; pero no tiene que ser excesiva, los ladrillos del serpentín tienen que ir apoyados dos centímetros al menos; con el calor pueden rajarse, pero entre el peso de los otros y el mortero no se caerán.



Hay que dejar un pequeño espacio entre la pared y los ladrillos que permitirá que se enfríen y calienten la estancia, un centímetro es suficiente. Yo no lo he dejado y el calor no se libera de los ladrillos tan fácilmente, haciéndola menos eficiente.
Por otro lado, no escatimes en el mortero a utilizar; es importante que no queden huecos por donde se escape el humo. Siempre se puede recoger el sobrante después con la paleta. También es importante no dejar ninguna junta sin mortero y utilizar una maza de goma para ajustarlos bien.

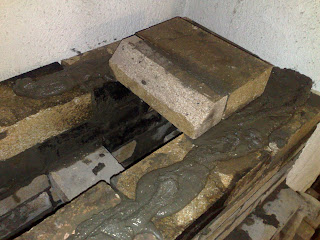

Finalmente al llegar a la chimenea de evacuación, he cerrado con viejos y grandes ladrillos, utilizando fibra de vidrio para sellar los huecos entre el tubo y los ladrillos.
En esta entrada no he repetido algunos de los consejos o indicaciones dados sobre la estufa rusa; os invito a leer también la anterior para tener más información.




Entre la estufa y el arco queda un hueco por donde emite gran cantidad de calor y que cerraré parcialmente, poniendo una parrilla con agujeros para la parte superior. Hay que tener en cuenta que la chapa dilata mucho más que el mortero o ladrillo refractario, por lo que no conviene ponerlo entre la estufa y los ladrillos.


Procurar retirar todo lo que quede entre la estufa y los ladrillos para dejar que dilate libremente.


Y en este vídeo podéis verla en funcionamiento; tira mucho mejor y el aprovechamiento es prácticamente el mismo. No podía haberla terminado en mejor momento: ha vuelto a nevar en mi localidad.
Espero que no me dé más problemas por muchos años.





Ya sólo falta terminar de embellecer colocando ladrillos refractarios alrededor y limpiarlo todo. Probablemente aproveche el calor de esta estufa también para calentar el agua, pero eso más adelante...


¡Qué bien me ha quedado, y lo orgulloso que se queda uno viendo su proyecto e ilusión llevadas a cabo, no tiene precio!


¡Un saludo a todos y hasta pronto! ¡Se admiten sugerencias y comentarios, no seáis tímidos!


Enlaces relacionados:
Estufa rusa en el blog de Arquitectura Bioclimática (Página muy buena sobre arquitectura sostenible)
Manual para la fabricación de una estufa rusa - (fuente)
"Como se fabrica una estufa rusa" en Forosolar de SolarWeb.net
Estufas de alto rendimiento o "Kachelofen" en la wikipedia alemana (traducido a español)
Masonry Heater en Norte América
